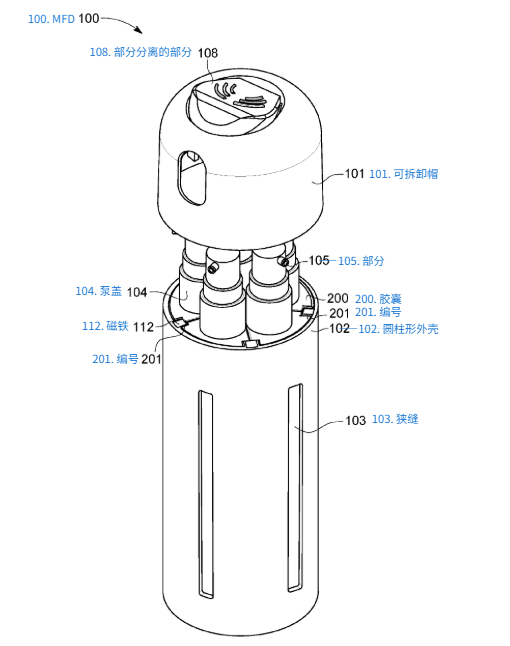

结构组成:
一个圆柱形外壳:一端封闭,另一端开口。
一个可移除的盖子:可移除地固定在外壳的开口端以封闭开口。该盖子具有特定功能:在固定状态下可以水平旋转。

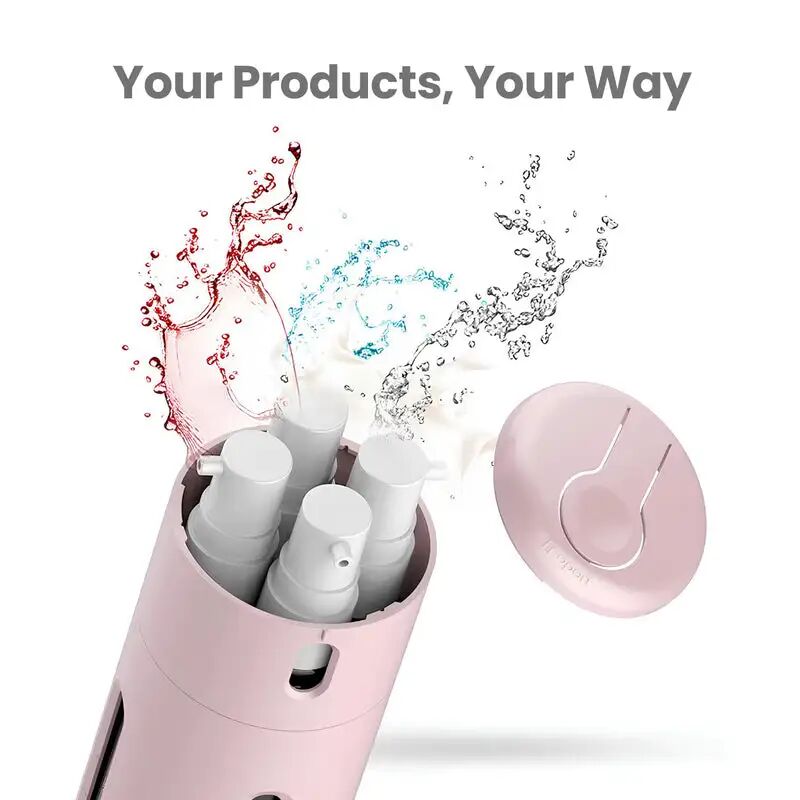

多个内囊:一端封闭,可移除地安装在外壳内部。安装后,内囊的封闭端靠近外壳的封闭端。
多个泵盖:每个泵盖与一个内囊流体连通,用于分配流体,并可移除地安装在内囊的开口上。
连接与定位结构(关键限制):
外壳内部:具有多个垂直凸起。
每个内囊外部:具有两个垂直凹槽。
配合关系:内囊的这两个垂直凹槽必须与外壳内部的多个垂直凸起配合卡紧。
分析:
保护主题:产品(多流体分配器)。
保护范围界定:它不仅仅是一个简单的多瓶组合,而是通过“垂直凸起”和“垂直凹槽”的配合,实现了内囊在外壳内的防转定位功能。这种特定的机械结构是区别于其他多流体分配器的关键点。
